SALIDA |
| Capacidad de Salida en Volts Amperes (VA) | 5000 | | Capacidad de salida (kVA) | 5 | | Capacidad de Salida (Watts) | 3500 | | Capacidad de salida (kW) | 3.5 | | Detalles de Capacidad de Salida | Soporta hasta 102% de carga continuamente en modo de doble conversión, 102% a 125% por 1 minuto, 126% a 150% por 30 segundos; las cargas superiores a 150% activan la operación inmediata en modo de derivación para soportar cargas directamente desde la energía de la red pública. A medida que la sobrecarga es eliminada, se restablece automáticamente el modo de doble conversión. | | Factor de Potencia | 0.7 | | Factor de Cresta | 03:01:00 | | Voltaje(s) Nominal(es) de Salida Soportado(s) | 120V; 208V | | Detalles del Voltaje Nominal | Esta configuración requiere que el Módulo de Potencia sea calibrado a 208V de voltaje de salida; El transformador reductor incluido soporta una salida de 120V | | Compatibilidad de Frecuencia | 50 / 60 Hz | | Detalles de Compatibilidad de Frecuencia | La frecuencia de salida coincide con la nominal de entrada durante el arranque. | | Regulación del Voltaje de Salida (Modo de Línea) | +/- 2% | | Regulación del voltaje de salida (modo de línea económica) | +/- 10% | | Regulación del voltaje de salida (modo de batería) | +/- 2% | | Tomacorrientes | (12) 5-15/20R; (2) L6-20R; (2) L6-30R | | Breakers de salida | 4 interruptores de 20 A en el módulo del transformador protegen 3 tomacorrientes 5-15/20R cada uno; el interruptor de 20 A en el módulo de potencia protege los tomacorrientes L6-20R; los tomacorrientes L6-30R no se pueden conectar a interruptores. | | Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura | | Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
|
ENTRADA |
| Corriente especificada de entrada (Carga Máxima) | 24A (208V) | | Voltaje(s) nominal(es) de entrada soportado(s) | 208V CA | | Tipo de conexión de entrada del UPS | L6-30P | | Longitud del cable de alimentación del UPS (pies) | 10 | | Longitud del Cable de Alimentación del UPS (m) | 3.0 | | Servicio Eléctrico Recomendado | 30A 208V | | Fase de Entrada | Monofásico |
|
BATERÍA |
| Autonomía a Plena Carga (min.) | 8 min. (3500w) | | Autonomía a Media Carga (min.) | 20 min. (1750w) | | Autonomía Ampliable por Batería | Soporta el funcionamiento extendido con módulos de baterías externas | | Compatibilidad con módulo de baterías externas | BP240V10RT3U; BP240V557C-1PH; BP240V787C-1PH; BP240V1037C-1PH; BP240V1407C-1PH | | Voltaje CD del sistema (VCD) | 240 | | Tasa de Recarga de Baterías (Baterías Incluidas) | Menos de 6 horas de 10% a 80% (típico, descarga de carga plena) | | Descripción de reemplazo de batería | Baterías que se pueden cambiar en operación y reemplazables por el usuario | | Autonomía Ampliable | Sí |
|
REGULACIÓN DE VOLTAJE |
| Descripción de la regulación de voltaje | Acondicionamiento de la energía de doble conversión, en línea | | Corrección de Sobrevoltaje | Regulación de tensión de salida del 2% durante sobrevoltajes a 276 | | Corrección de Bajo Voltaje | regulación del voltaje de salida del 2% durante bajo voltaje de hasta 130 |
|
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES |
| Pantalla LCD del Panel Frontal | Pantalla LCD seleccionable con botones de desplazamiento y selección que habilita las opciones de control y monitoreo detallado del UPS; el panel LED/LCD rota para visualizar en formatos de rack/torre (consulte el manual) | | Interruptores | 2 interruptores controlan el estado de energía apagado/encendido y cancelación de alarma/operación de auto-prueba; 2 interruptores adicionales de soporte establecen y ejecutan las funciones de desplazamiento de LCD | | Operación para Cancelar la Alarma | Interruptor para cancelar la alarma | | Alarma Acústica | Alarmas sonoras exclusivas para la mayoría de los UPS, condiciones ambientales y energéticas (consulte el manual) | | Indicadores LED | Los 6 LED indican alimentación de línea, modo en línea, modo económico/de derivación, batería encendida, estado del cargador y de la salida CA; la pantalla LCD ofrece información adicional y opciones de control |
|
SUPRESIÓN DE SOBRECARGA / RUIDO |
| Tiempo de respuesta de supresión de CA del UPS | Instantáneo | | Supresión de Ruido EMI / RFI en CA | Sí |
|
AISLAMIENTO |
| Transformador de aislamiento de salida | Los tomacorrientes de 120V 5-15/20R incluyen protección por transformador de aislamiento de carga |
|
FÍSICAS |

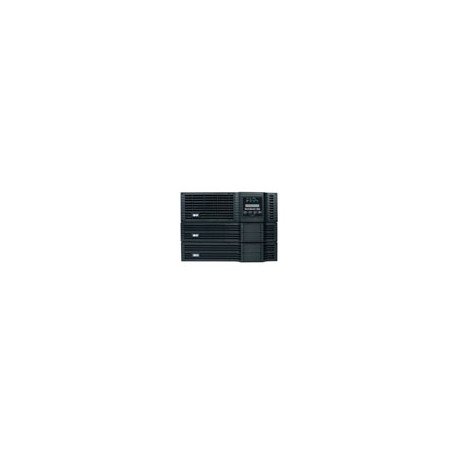

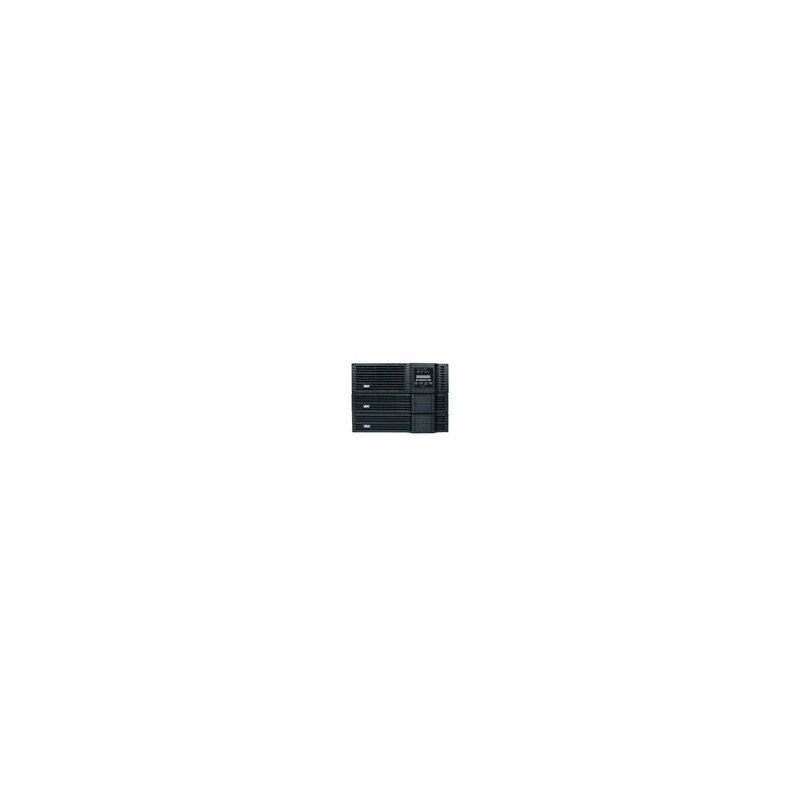

| Descripción de los accesorios de instalación incluidos | Se incluyen 3 juegos de rieles ajustables para instalación en rack de 4 postes | | Factores de forma de instalación soportados con accesorios opcionales | Montaje en rack con 2 postes (2POSTRMKITHD); Torre (2-9USTAND) | | Notas Sobre los Accesorios de Instalación Opcionales | 3 conjuntos de 2POSTRMKITHD son necesarios para la instalación en rack de 2 postes de un módulo de potencia, un transformador y de un módulo de baterías separados | | Factor de Forma Primario | Para instalar en rack | | Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) | 13.21 x 44.45 x 66.04 | | Altura del Rack (Espacios U) | 7 | | Profundidad Máxima del Dispositivo (cm) | 66.04 | | Profundidad Mínima de Rack Requerida (cm) | 83.82 | | Peso del Módulo de Potencia del UPS (kg) | 19.05 | | Detalles de las Dimensiones del UPS | Incluye UPS/módulo de alimentación de 3U, transformador reductor de voltaje de 2U y módulo de baterías externas de 3U | | Dimensiones del Transformador Reductor (Al x An x Pr / cm) | 8.89 x 44.45 x 53.34 | | Peso del Transformador Reductor (kg) | 25.85 | | Peso del Módulo de Baterías Incluido (kg) | 41.73 | | Dimensiones de Envió del UPS (Al x An x Pr / cm) | 76.20 x 63.50 x 83.82 | | Peso de Envío (kg) | 130.8 | | Método de Enfriamiento | Ventilador | | Material del Gabinete del UPS | Acero | | Profundidad Máxima del Dispositivo (mm) | 660 | | Profundidad Mínima de Rack Requerida (mm) | 838 | | Altura del Transformador Reductor (mm) | 89 | | Ancho del Transformador Reductor (mm) | 444 | | Profundidad del Transformador Reductor (mm) | 533 | | Altura del UPS Primario (mm) | 132 | | Ancho del UPS Primario (mm) | 444 | | Profundidad del UPS Primario (mm) | 660 | | Altura de Embarque (mm) | 762 | | Ancho de Embarque (mm) | 635 | | Profundidad de Embarque (mm) | 838 |
|
AMBIENTALES |
| Rango de Temperatura de Operación | +32 a +105 grados Fahrenheit / 0 a +40 grados Celsius | | Rango de Temperatura de Almacenamiento | +5 a +122 ºF/-15 a +50 ºC | | Humedad Relativa | 0 a 95%, sin condensación. | | Modo de CA BTU / Hr. (Plena carga) | 1327 | | Modo de Batería BTU / Hr. (Plena Carga) | 1327 | | Clasificación de eficiencia del modo de CA (100% de carga) | 90% | | Clasificación de eficiencia del modo económico de CA (100% de carga) | 94.00% |
|
COMUNICACIONES |
| Interfaz de Comunicaciones | DB9 Serial; Cierre de contactos; EPO (Apagado de Emergencia); Ranura para interfaz SNMP/Web | | Tarjetas de Administración de Red | SNMPWEBCARD; TLNETCARD; WEBCARDLX; MODBUSCARD; RELAYIOCARD | | Descripción del Puerto de Monitoreo de Red | Las comunicaciones RS232 y de cierre de contacto están ubicadas en dos puertos DB9 separados | | Software PowerAlert | Para monitoreo local mediante los puertos de comunicación del UPS incorporados, descargue el programa PowerAlert Local en http://www.tripplite.com/poweralert | | Cable de Comunicaciones | Cable DB9 incluido |
|
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA |
| Tiempo de Transferencia | Sin tiempo de transferencia (0 ms.) en línea, modo de conversión doble | | Transferencia de Bajo Voltaje a Energía de Batería (Calibración) | 156 | | Transferencia de Alto Voltaje a Energía de Batería (Calibración) | 276 |
|
FUNCIONES ESPECIALES |
| Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) | Soporta la operación con arranque en frío | | Funciones del UPS de alta disponibilidad | Derivación de inversor automático; Baterías de cambio en operación | | Características de Ahorro de Energía Ecológico | Operación en modo de ahorro de energía de alta eficiencia; Horas diarias programables de operación en modo económico |
|
CERTIFICACIONES |
| Certificaciones del UPS | Probado para UL1778 (EE. UU.); Probado para CSA (Canadá); Probado para NOM (México); Probado para GOST (Rusia); Probado para SASO (Arabia Saudita); Cumple con FCC Parte 15 Categoría A (EMI) |
|
GARANTIA |
| Periodo de Garantía del Producto (A Nivel Mundial) | Garantía limitada de 2 años | | Seguro para los Equipos Conectados (EE UU, Puerto Rico y Canadá) | 250,000 dólares de seguro máximo de por vida |
|
>
